様々な流体に対応可能な「浮上物回収ろ過装置」PRO-F1 誕生。
PRO-F1 ( プロエフ ワン )は、液面の浮上油や浮遊物などの異物を回収・ろ過する、エア駆動の浮上物回収ろ過装置です。 錆や砂が混入した工業用水、スラッジや浮上油が混入したクーラント液・アルカリ洗浄液・研磨液など、工場内の様々な流体に対応可能です。切削液の腐敗や悪臭を防ぐだけでなく、品質安定・切削液のロングライフ化に貢献し、廃液削減により処理コスト削減にもつながります。
PRO-F1 は、ろ過が必要なクーラント液から浮上油やスラッジを分離し、ろ過された液体をタンクに戻すことで清浄化します。本製品は、3つのE ! (イイ！)ポイント「Economical」「Eliminating risks」「Eco-friendly」を掲げています。 経済的で、現場のリスクをなるべく排除しながら、環境にも優しいろ過装置です。対応液種は研磨液や水溶性クーラント液など様々です。対応エレメントはろ過対象液に応じて付け替えられる3種類をご用意しています。以下のボタンから本製品の特徴をご覧ください。

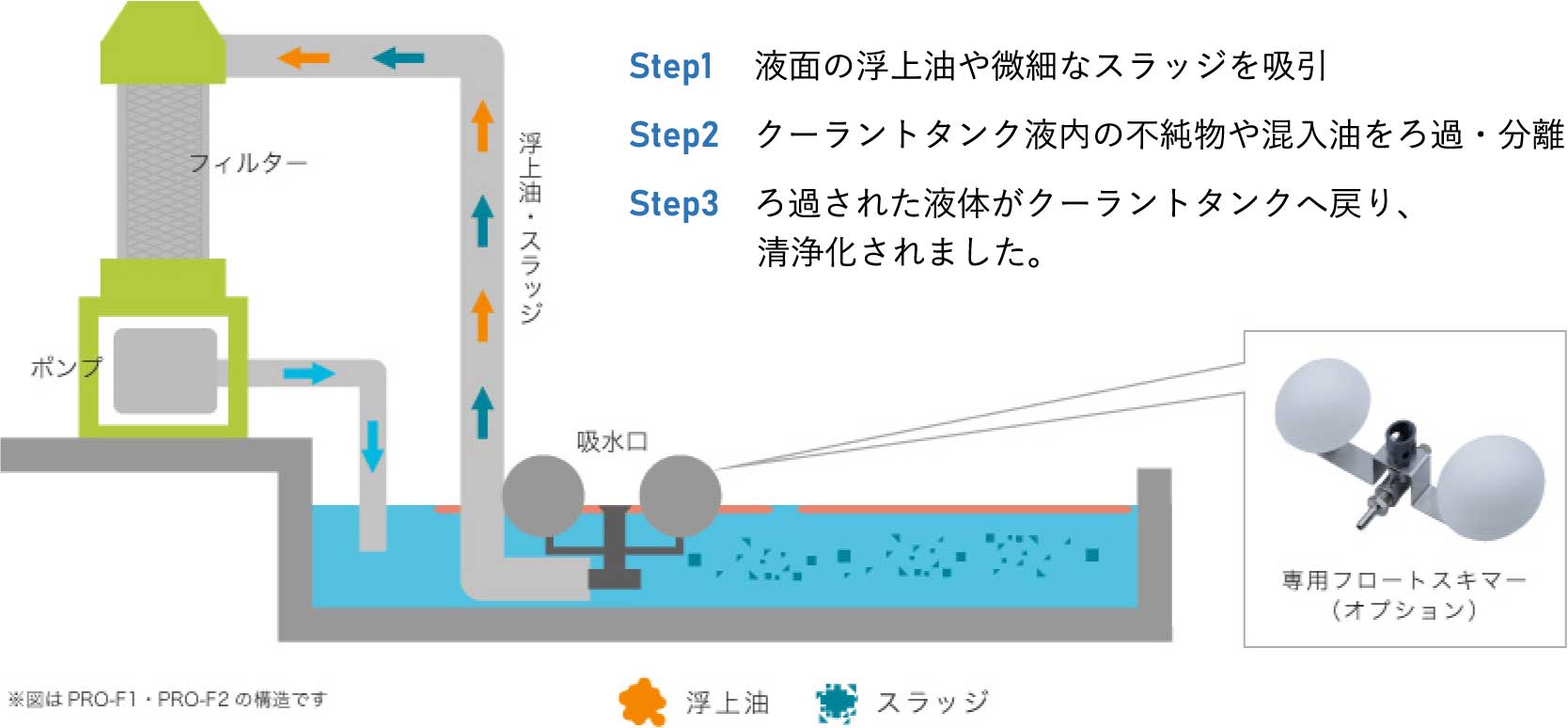

ろ過の流れ
クーラント液がろ過され、本来の乳白色へ復活！
-

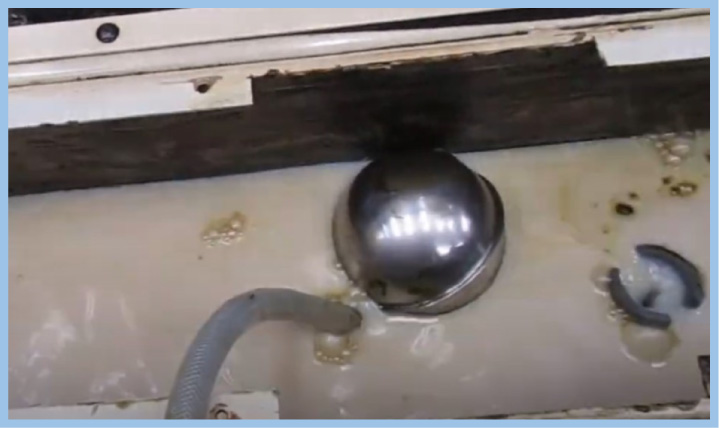

異物が混入した液体
-

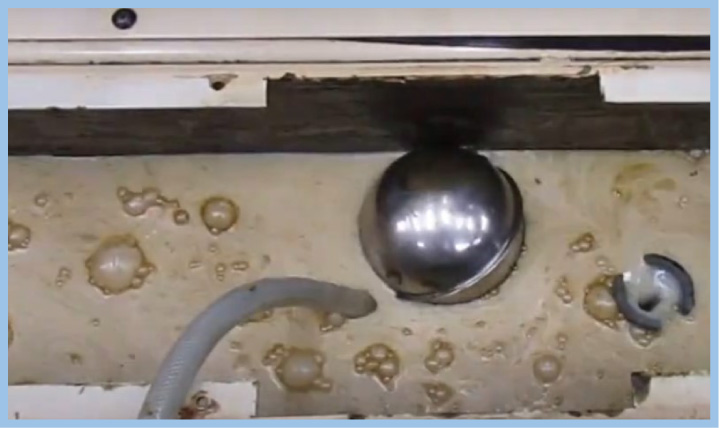

異物の回収・ろ過後
浮遊物の回収・ろ過に最適！3つのE!ポイント
本製品の特長である3つのE!ポイント、「Economical」「Eliminating risks」「Eco-friendly」をご紹介します。
-
Economical ―経済的
浮上油の回収時、クーラント液を捨ててしまっていませんか？本製品なら、クーラント液の持ち出しを最小限に抑えることが可能です。
-
Eliminating risks ―リスクの排除
機構部分がむき出しのまま現場に置かれた機器には、巻き込み事故など様々なリスクが潜んでいます。本製品への切り替えで、現場に安全を！
-
Eco-friendly ―環境に優しい
空気汚染の原因にもなるオイルミストを削減するには、密閉された機器の使用が有効です。
ろ過部分が密閉された本製品は、環境にも現場にも優しい、エア駆動のろ過装置です。
Economical ―経済的
浮上油の回収時、クーラント液まで捨てていませんか？

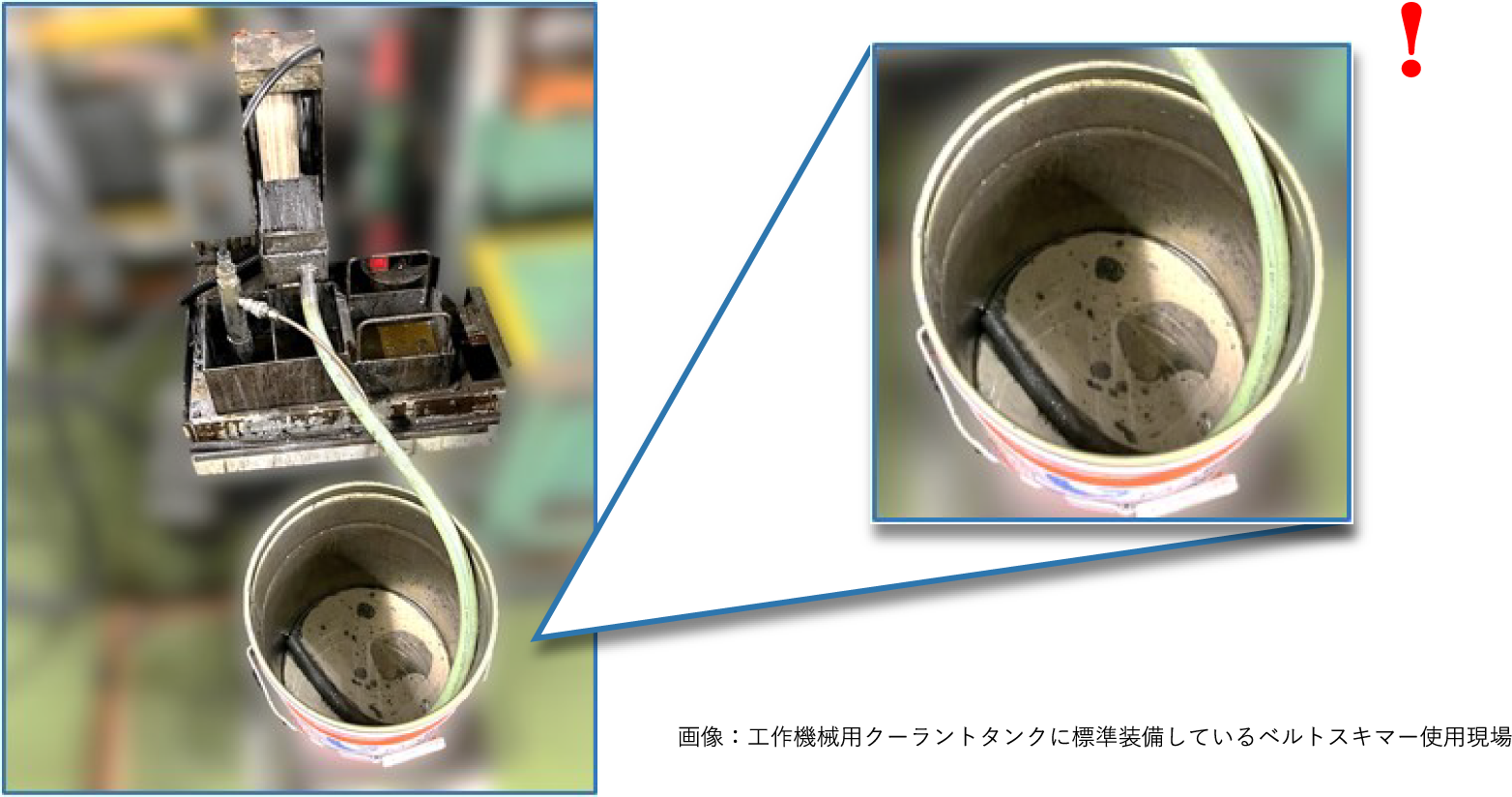

クーラントタンク標準装備のベルトスキマーは、浮上物を回収する際、大切なクーラント液そのものまでタンク外に持ち出している場合があります。
たとえば、週1回ペール缶の廃油＋水溶性クーラント液を廃棄している場合、月に100L程度「まだ使用できる油剤」を捨ててしまっている可能性があります。
本製品 PRO-F1-TypeE の場合
本製品では、エレメント式(ポリプロピレン製)糸巻フィルターを使用しております。汚れたクーラント液が本製品内を通過する際、このフィルターが浮上油などの汚れを回収し、ろ過されたクーラント液はタンクに戻されます。そのため、 本製品ではクーラント液の持ち出しがほとんどありません。
また、本製品は微細な遺物が除去できるため、精密加工時のワークのキズ対策に貢献します。また、切削液が清浄化され、ワークのシミ・汚れの再付着予防も期待できます。
本製品 PRO-F1-TypeE の事例動画
本製品が浮上油を吸引している様子をご覧いただけます。
プロウェイ公式YouTubeチャンネルでは、他にもさまざまな製品の事例動画を公開しています。
Eliminating risks ―リスクの排除
現場に潜む、さまざまな危険！

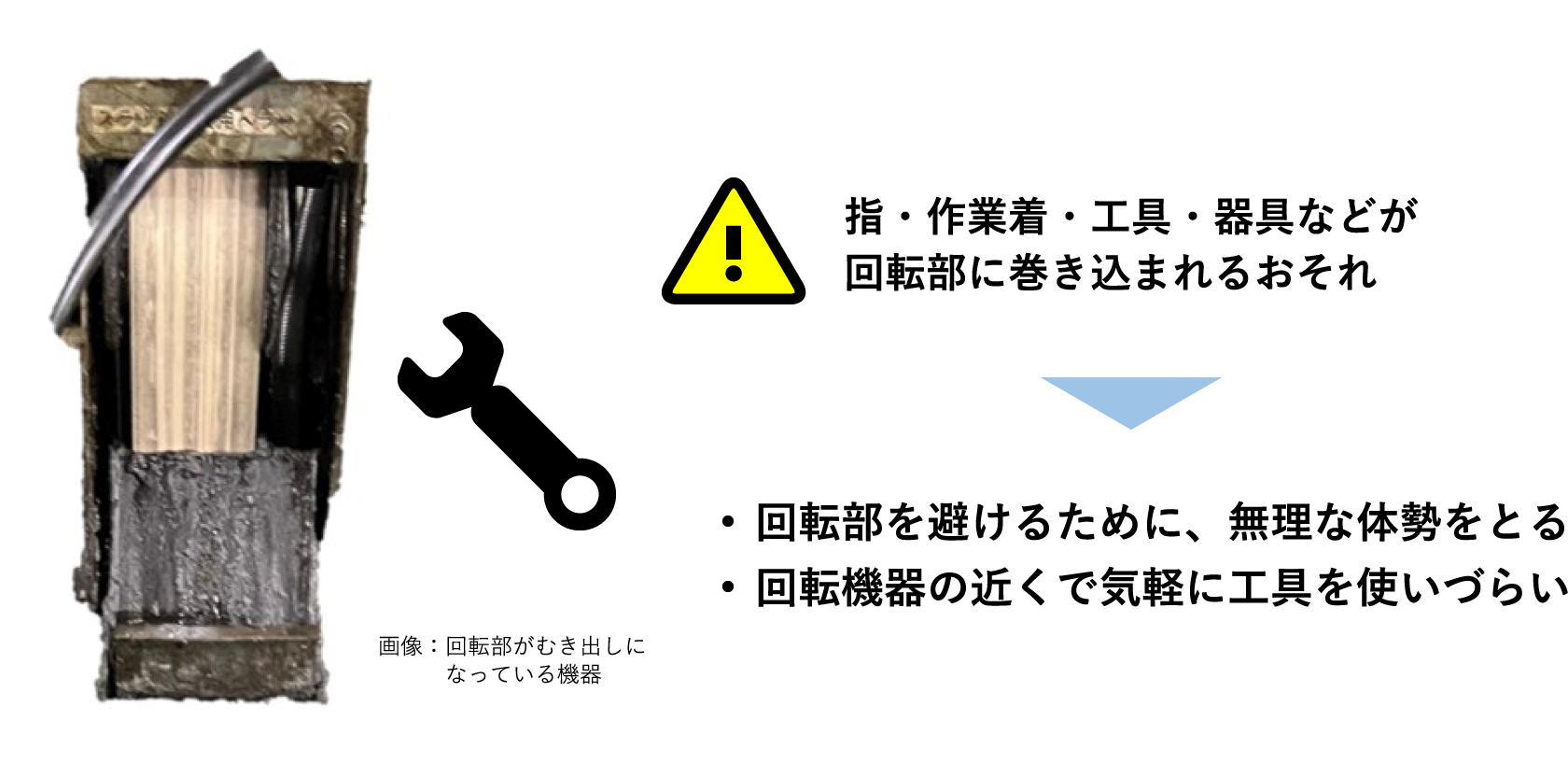

回転機器がタンクの蓋の上にむき出しになっていると……
回転部がむき出しになっている機器は危険です。回転部分に指や作業服だけでなく、工具や器具なども巻き込まれるおそれがあります。また、巻き込み事故を防ぐために、回転部を避けるようにして無理な体勢をとったり、回転機器の近くで作業する際に気軽に工具を使えなかったりするのは、安全性も作業能率も低下してしまいます。 ※ただし、上記のケースは、回転部をすべてガードしている安全な機具を除きます。
本製品 PRO-F1-TypeE に切り替えると……
本製品はエア駆動ポンプで液体を吸い上げ、フィルターで汚れを回収します。そのため、本製品には回転部がありません。また、フィルター搭載部分もしっかり密閉されています。これにより、本製品は現場の安全性・作業能率確保に貢献します。
Eco-friendly ―環境に優しい

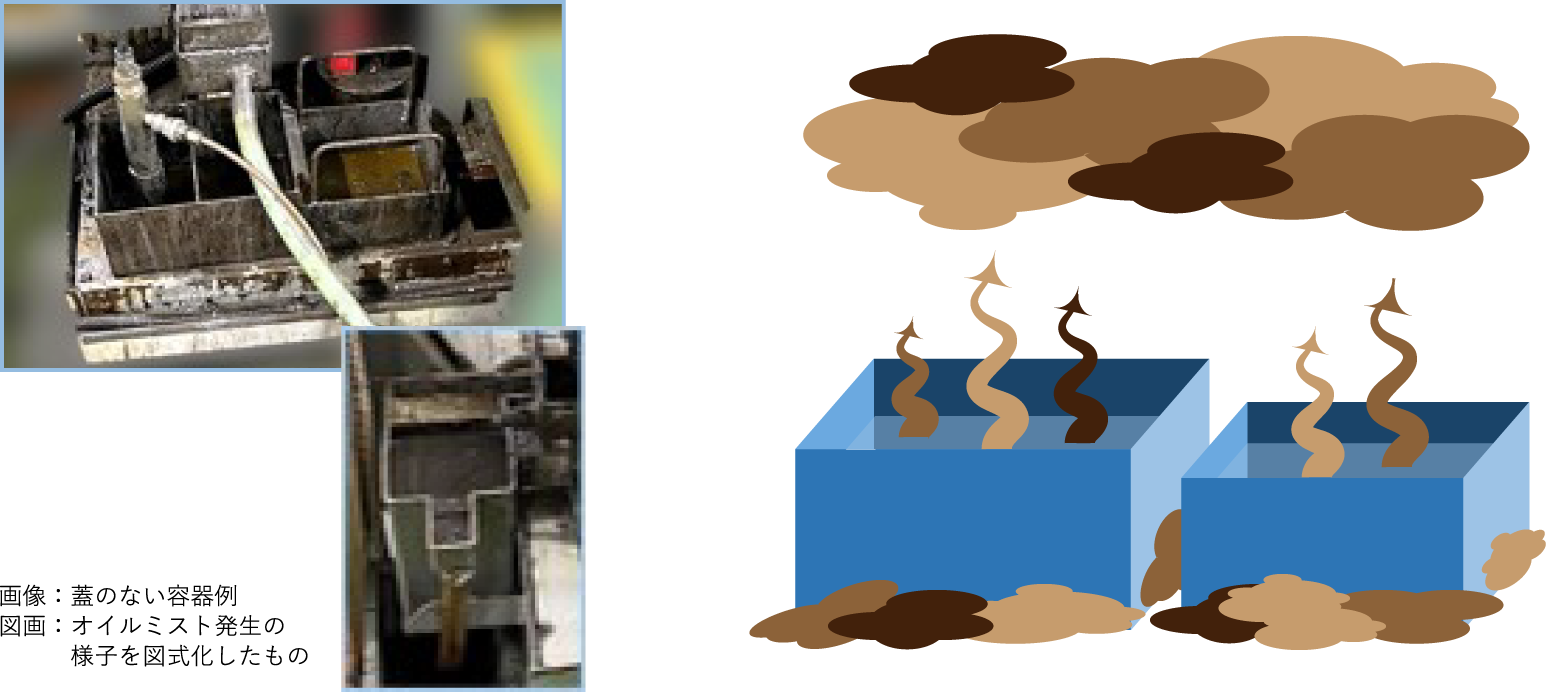

蓋のない容器はオイルミスト発生などの原因になり得ます
蓋がされていない容器は、クーラント液や浮上油が気中にむき出しになっています。そのため、空気汚染やオイルミスト発生の原因になったり、容器を倒して液体を床に漏洩させることにつながったりします。また、油分分離槽やオイルパンに蓄積された油分は、腐敗が進行するおそれもあります。
本製品 PRO-F1-TypeE は環境に配慮した現場づくりをサポートします！

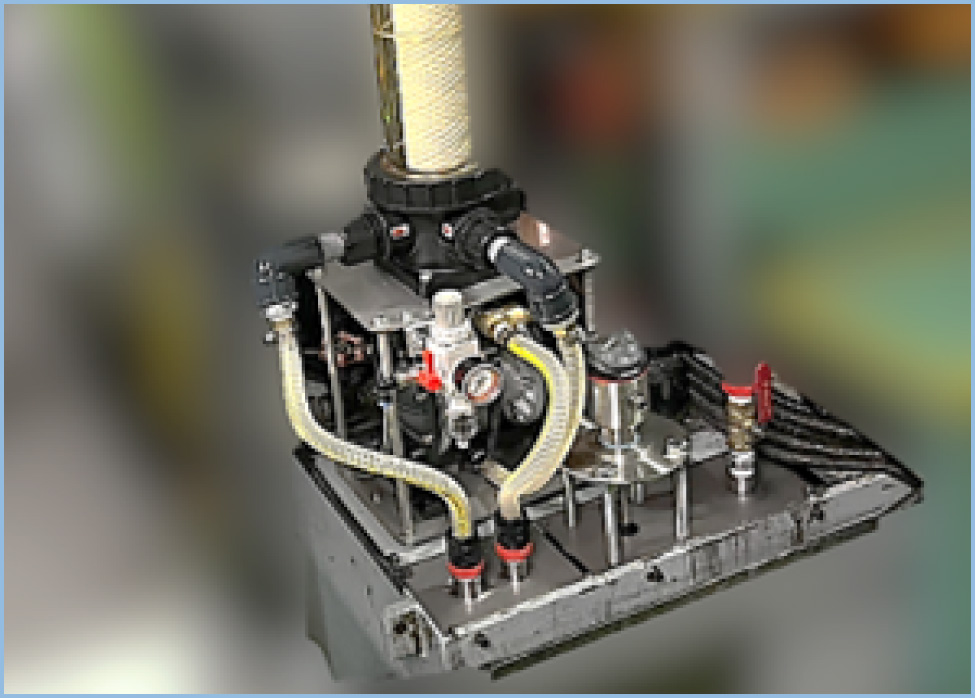

画像：本製品 PRO-F1-TypeE 設置後の様子(前面にてすべてのバルブ操作が可能なレイアウト)
本製品 PRO-F1-TypeE は密閉性の高いろ過装置です。そのため、本製品の導入により、空気汚染対策をしながら現場環境を清潔に保ちやすくなります。
仕様一覧
対応液種
- 工業用水・工業廃水
- 研磨液
- 温水洗浄液
- 水溶性クーラント液
- 各種浮遊物・浮上油混入液
PRO-F1-1A には250mmカートリッジが1本装着されております。
1Lタイプでおおよそ100L未満のクリーン槽でのご使用が推奨です。
(カートリッジとハウジングのサイズは250mm、500mmの2種類から選択可能です)

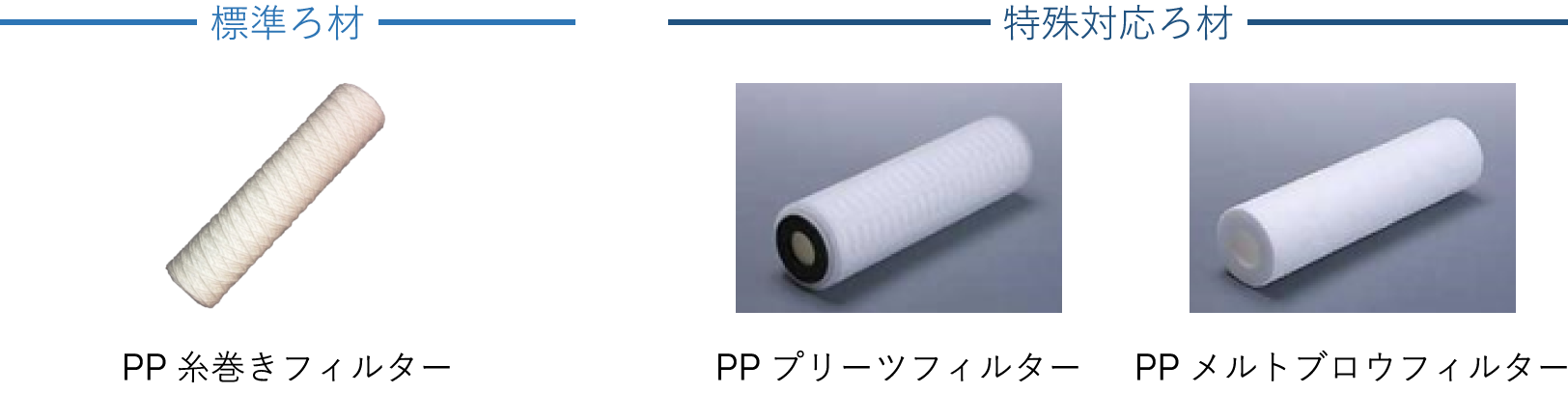

対応エレメント
ろ過対象液に合わせて多彩なエレメントをご用意しております。
採用ポンプ
本製品 PRO-F1-TypeE には、信頼性の高い、軽量・高耐久のアルミ製エア駆動式ポンプを採用しております。ポンプは、電源工事不要で簡単に設置できます。
仕様
| 型式 | PRO-F1-TypeE |
|---|---|
| ろ過精度 | 1~100μm |
| フィルター初期ろ過流量 | MAX 10L/min |
| ろ過対象 | 浮上油・アルミ・鉄・鋳物など |
| 外形寸法 | 310×200×810mm |
| 質量 | 10.2kg |
